Nei sistemi VMC con scambiatore sensibile, la condensa che può formarsi durante il funzionamento viene raccolta e convogliata verso l’esterno tramite uno scarico dedicato. Nei modelli Helty a parete, lo scarico avviene attraverso un foro predisposto, nel quale viene inserita una cannuccia con becco rigido. Nei modelli a scomparsa, invece, la condensa può essere portata all’esterno attraverso la griglia oppure convogliata verso il basso tramite predisposizione con tubo di scarico.
VMC FlowPLUS per il recupero di un seminterrato interessato da umidità
Un intervento di risanamento trasforma un locale seminterrato a Mariglianella, in provincia di Napoli, in uno spazio nuovamente vivibile e confortevole. L’installazione della VMC decentralizzata a parete Helty FlowPLUS con scambiatore sensibile assicura il ricambio continuo dell’aria e contribuisce alla corretta gestione delle condizioni termo-igrometriche indoor.
Recuperare un seminterrato con problemi di umidità
Gli ambienti seminterrati rappresentano un contesto particolarmente delicato dal punto di vista del comfort termo-igrometrico. Il contatto diretto di parte dell’involucro con il terreno, una ventilazione naturale spesso limitata e la presenza di fenomeni infiltrativi possono infatti concorrere a creare condizioni sfavorevoli alla piena fruibilità degli spazi.

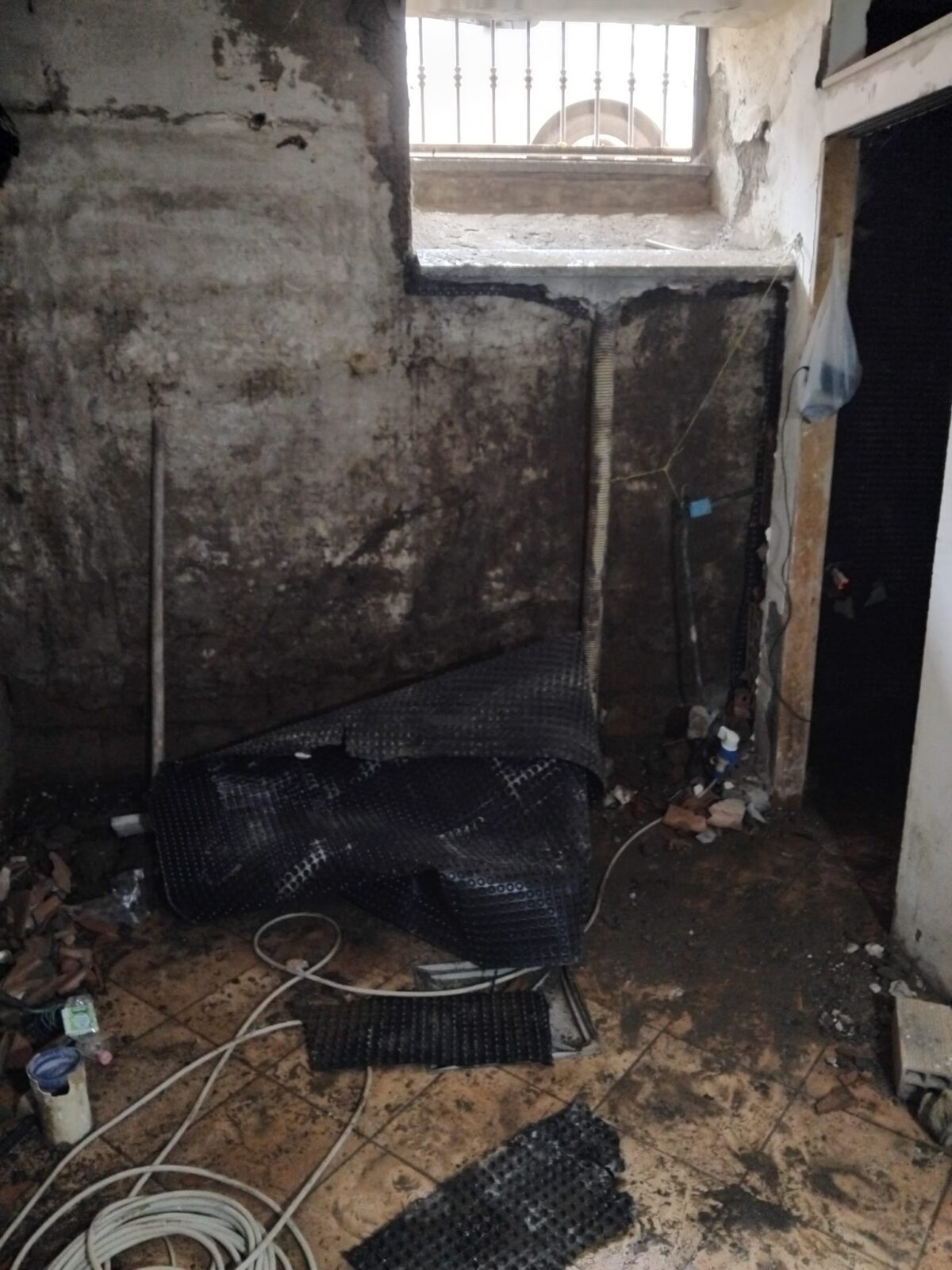

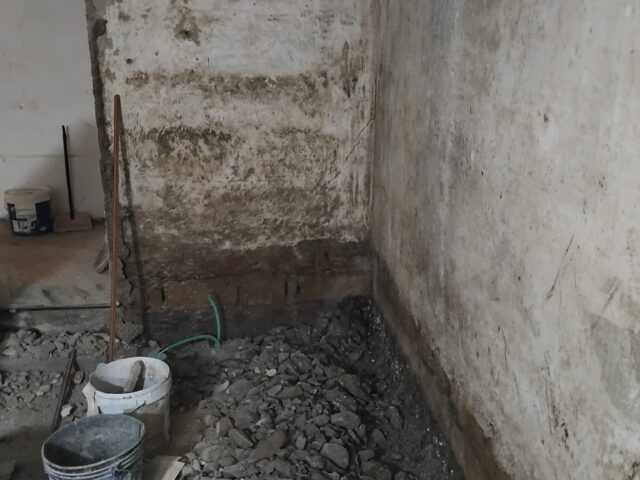

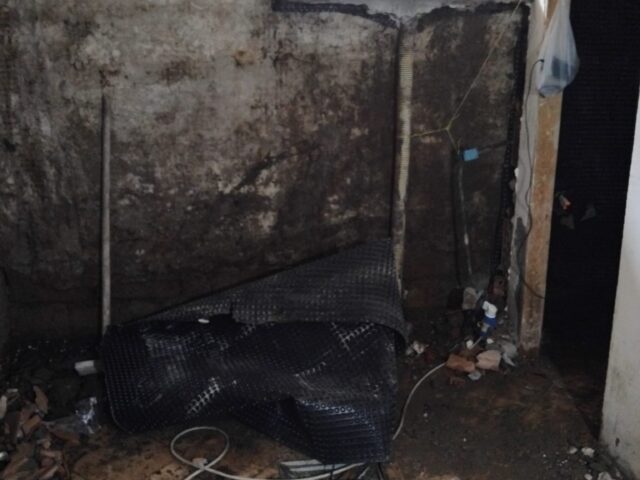

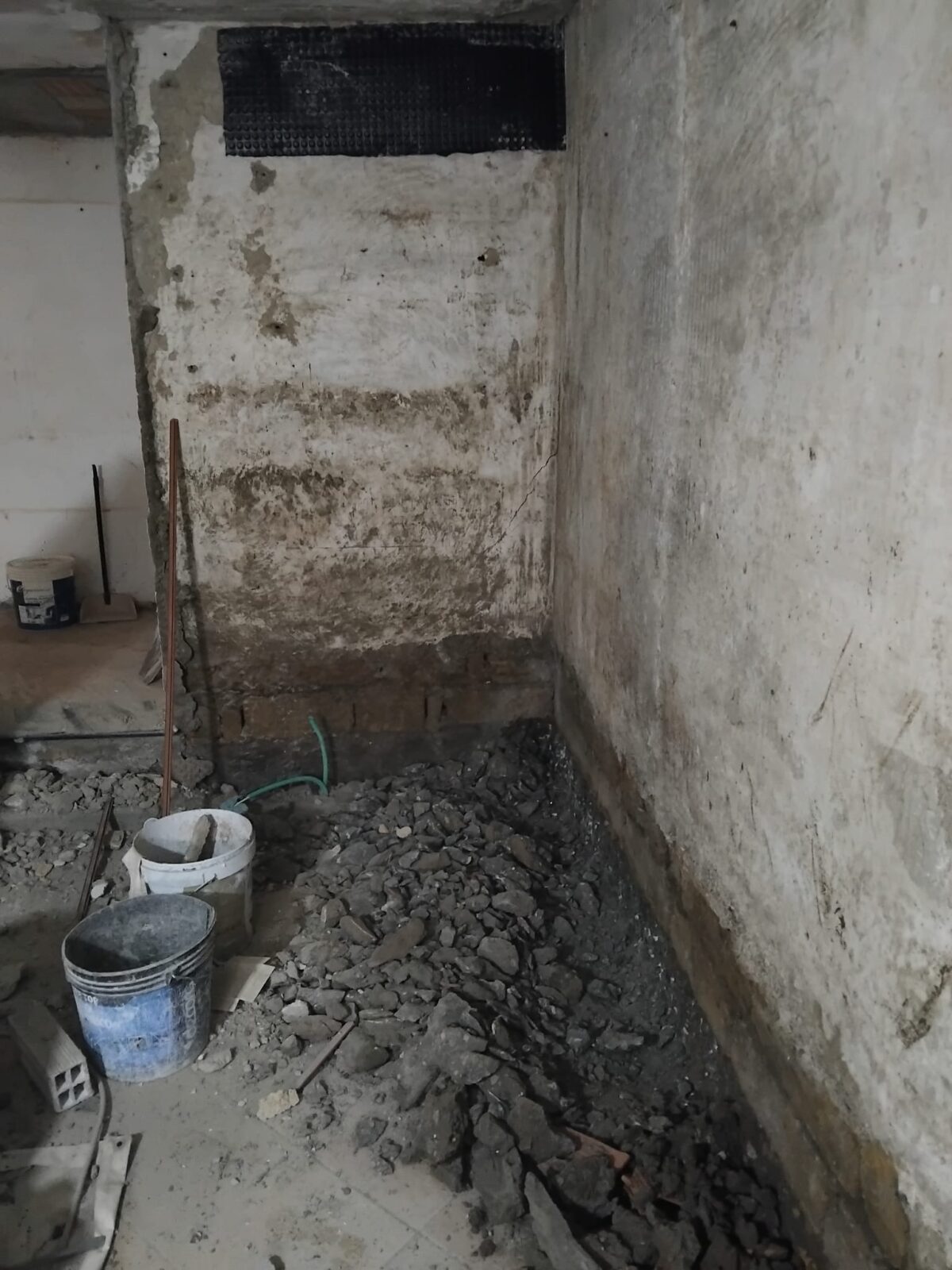

È il caso di questo intervento realizzato a Mariglianella, in provincia di Napoli, dove un locale seminterrato privato presentava diverse manifestazioni di umidità. L’analisi effettuata in loco ha evidenziato fenomeni riconducibili a umidità per contatto, infiltrazioni, controspinta negativa e umidità di risalita, sia primaria sia secondaria. Le conseguenze risultavano visibili sulle murature e sulle finiture, interessate da alterazioni e fenomeni di degrado compatibili con la presenza e la migrazione di acqua attraverso le strutture.
L’obiettivo dell’intervento non era quindi semplicemente intervenire sulle superfici, ma affrontare le diverse cause del problema per arrivare al recupero funzionale del seminterrato e creare condizioni adatte a un nuovo e confortevole utilizzo.

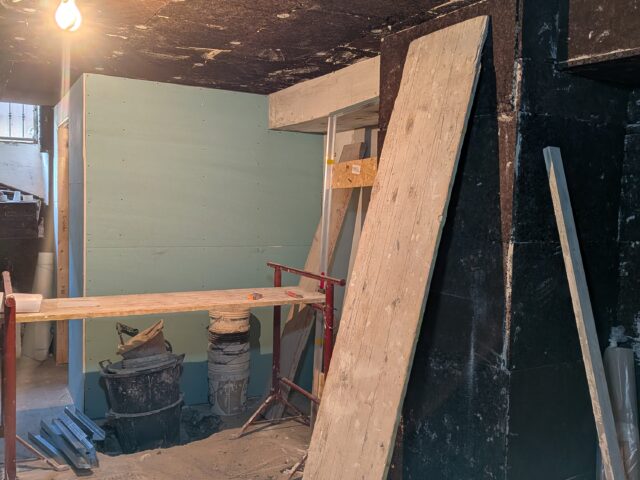

Un intervento integrato per il risanamento dell'involucro
Prima di intervenire è stata condotta un’analisi tecnica attraverso saggi, indagini diagnostiche preliminari valutazioni in loco, indispensabile per comprendere le cause del degrado diffuso e definire una strategia di risanamento adeguata.
Il progetto ha quindi interessato innanzitutto l’involucro edilizio controterra in muratura di tufo, attraverso una combinazione di interventi mirati a contrastare l’umidità e migliorare le caratteristiche termo-igrometriche dell’ambiente.

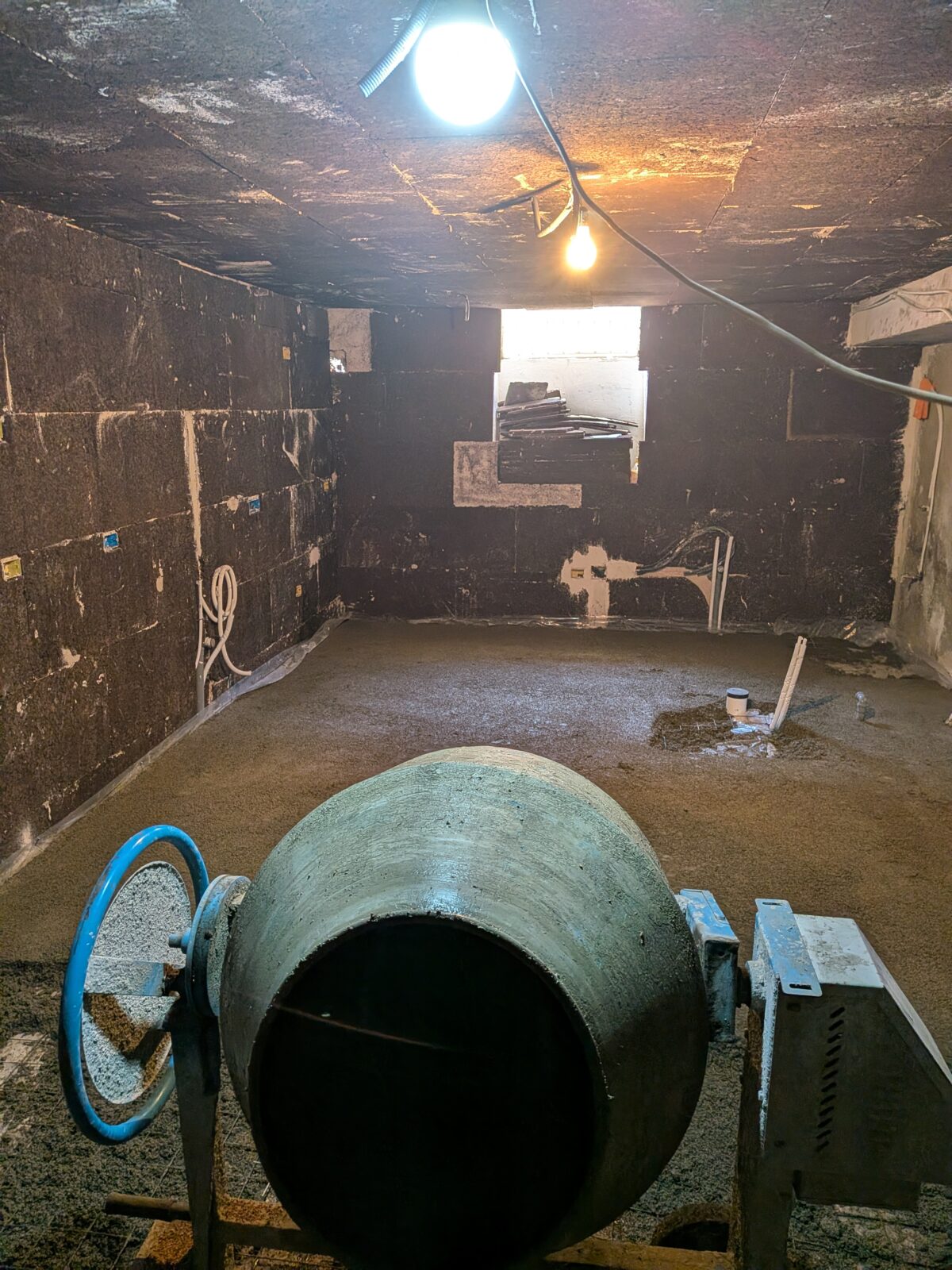

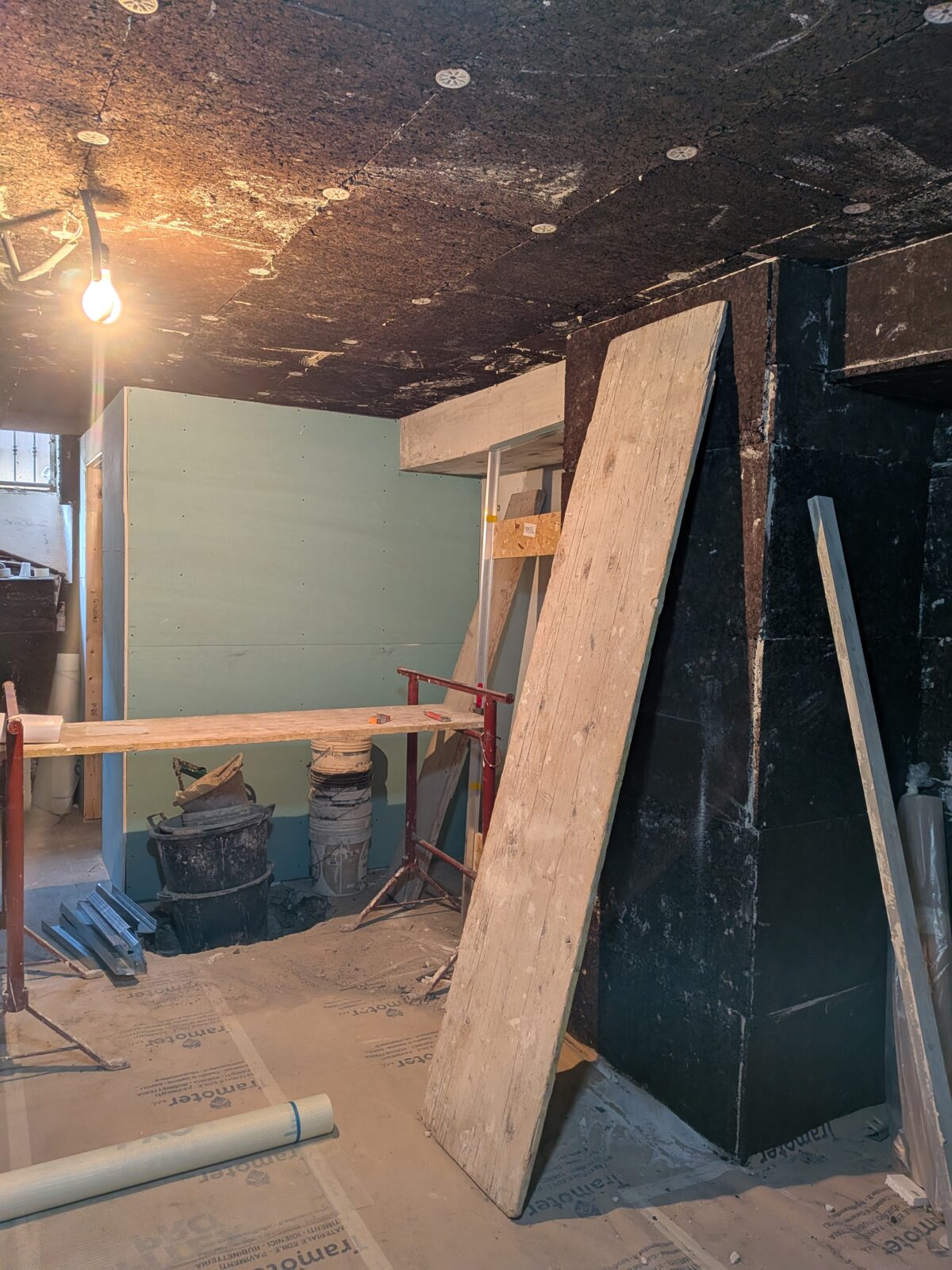

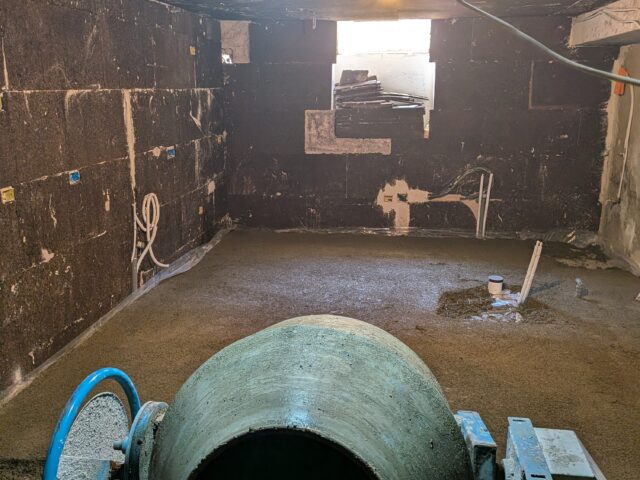

È stato realizzato un sistema di impermeabilizzazione in controspinta negativa, affiancato da opere di deumidificazione e isolamento termico delle superfici. Per l’isolamento è stato utilizzato sughero naturale autoespanso, applicato in pannelli sulle pareti e in granuli nel massetto di pavimentazione. Il risanamento delle murature è stato completato con malte e intonaci di calce idraulica naturale e pittura ai silicati di potassio, materiali scelti anche per favorire la traspirabilità delle superfici, oltre a definire un ph basico con l’utilizzo di pitture minerali.
In un intervento di questo tipo, tuttavia, il risanamento dell’involucro costituisce solo una parte del progetto: per mantenere nel tempo condizioni indoor adeguate è altrettanto importante assicurare un ricambio d’aria costante e controllato.
VMC nel seminterrato: perché è stata scelta Helty FlowPLUS

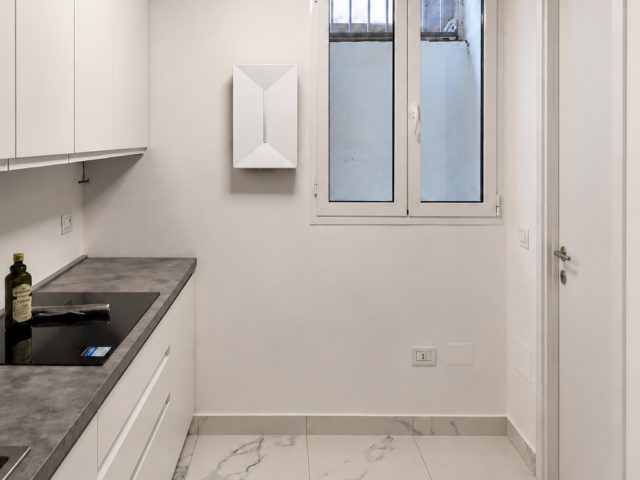

A completamento delle opere è stata installata Helty FlowPLUS, VMC decentralizzata a parete con tecnologia a doppio flusso continuo, nella versione dotata di scambiatore di calore sensibile e scarico della condensa.
La scelta della ventilazione meccanica assume particolare significato proprio in un locale seminterrato. Una volta recuperato e destinato a un utilizzo più continuativo, l’ambiente necessita infatti di un sistema in grado di garantire un ricambio d’aria regolare senza dipendere esclusivamente dall’apertura delle finestre.
FlowPLUS estrae l’aria interna e immette contemporaneamente aria nuova proveniente dall’esterno, preventivamente filtrata. Lo scambio avviene attraverso due flussi separati e consente di recuperare parte dell’energia termica contenuta nell’aria espulsa, limitando le dispersioni.
«Abbiamo optato per il modello equipaggiato con scambiatore sensibile perché ci consente di recuperare esclusivamente il calore, senza recuperare l’umidità contenuta nell’aria estratta» spiega il Geometra Gennaro Carrino, che ha progettato e coordinato l’intervento. «Una caratteristica particolarmente interessante in un’applicazione nella quale la corretta evacuazione dell’umidità indoor rappresenta uno degli obiettivi principali del progetto».
Ricambio d'aria e controllo dell'umidità con FlowPLUS
Ma è importante distinguere il ruolo della VMC da quello di un sistema di deumidificazione: la ventilazione meccanica non è un deumidificatore e non interviene sulle cause strutturali dell’umidità proveniente dal terreno o dalle murature. In questo progetto tali problematiche sono state affrontate attraverso le specifiche opere di impermeabilizzazione e risanamento dell’involucro.
La VMC agisce invece sul versante della gestione dell’aria e dell’umidità prodotta o presente negli ambienti indoor, evacuando continuamente aria interna e sostituendola con aria esterna filtrata. Per questo motivo la sua integrazione risulta complementare alle opere edilizie realizzate e contribuisce a mantenere nel tempo condizioni più favorevoli alla salubrità e al comfort dello spazio.
La versione sensibile di FlowPLUS richiede inoltre la predisposizione dello scarico della condensa, previsto anche nell’intervento di Mariglianella.
Una VMC decentralizzata adatta agli interventi di recupero

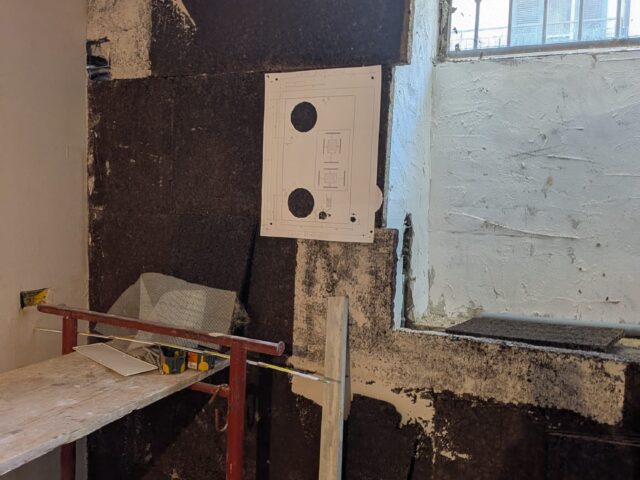

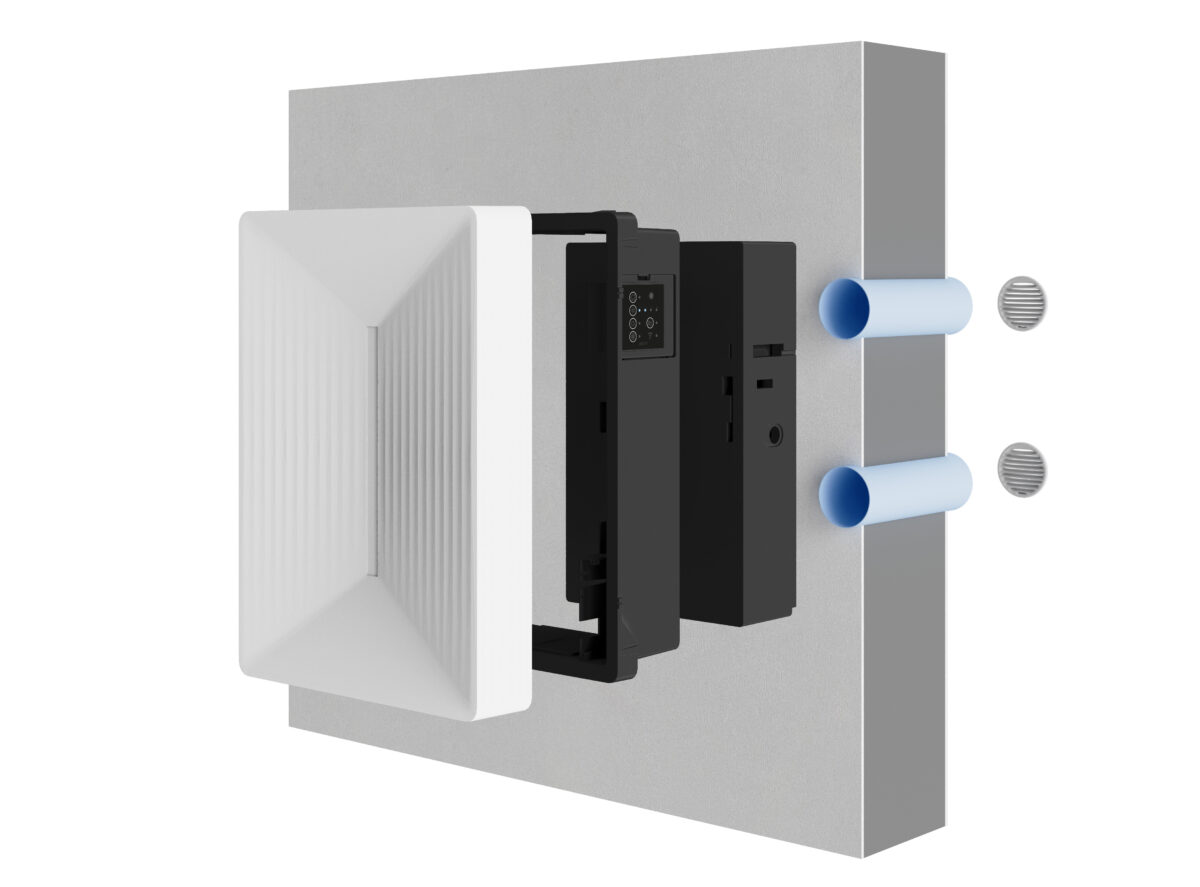

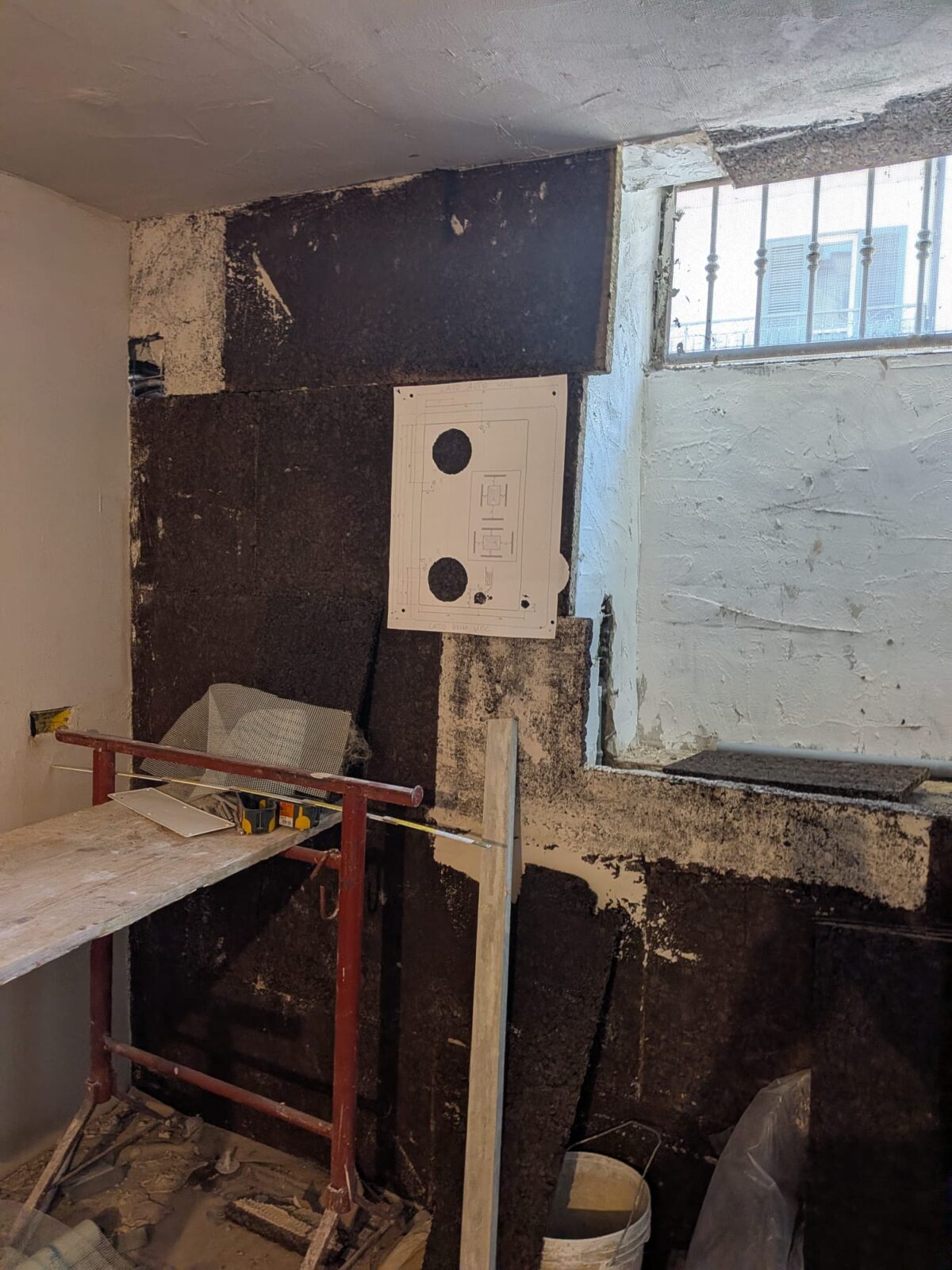

La configurazione decentralizzata di FlowPLUS ha rappresentato un ulteriore vantaggio nel contesto di questo progetto. L’unità viene installata direttamente su una parete perimetrale e richiede due carotaggi da 80mm per l’immissione e l’espulsione dell’aria, senza la necessità di realizzare una rete di distribuzione canalizzata.
Una caratteristica che rende la VMC a parete particolarmente interessante negli interventi di ristrutturazione e recupero di edifici esistenti, dove spesso è necessario integrare la ventilazione meccanica limitando l’impatto delle opere impiantistiche.
FlowPLUS offre portate di ventilazione regolabili fino a 42 m³/h, funzione notturna e iperventilazione; dispone inoltre di filtro in immissione ePM2.5 65% (F7) e può raggiungere un’efficienza di recupero termico fino al 91%, in funzione della portata di funzionamento.
Il sistema può essere gestito anche tramite App Helty Home, consentendo di controllare il funzionamento dell’unità e monitorare parametri quali temperatura e umidità relativa direttamente da smartphone o tablet.

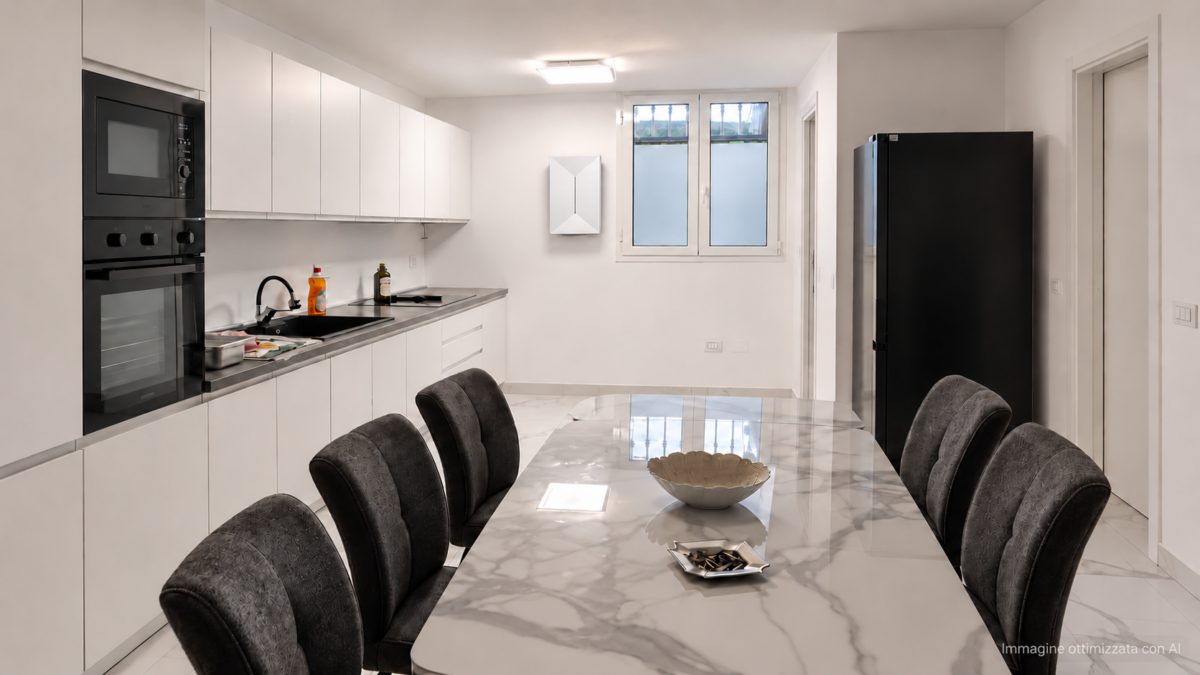

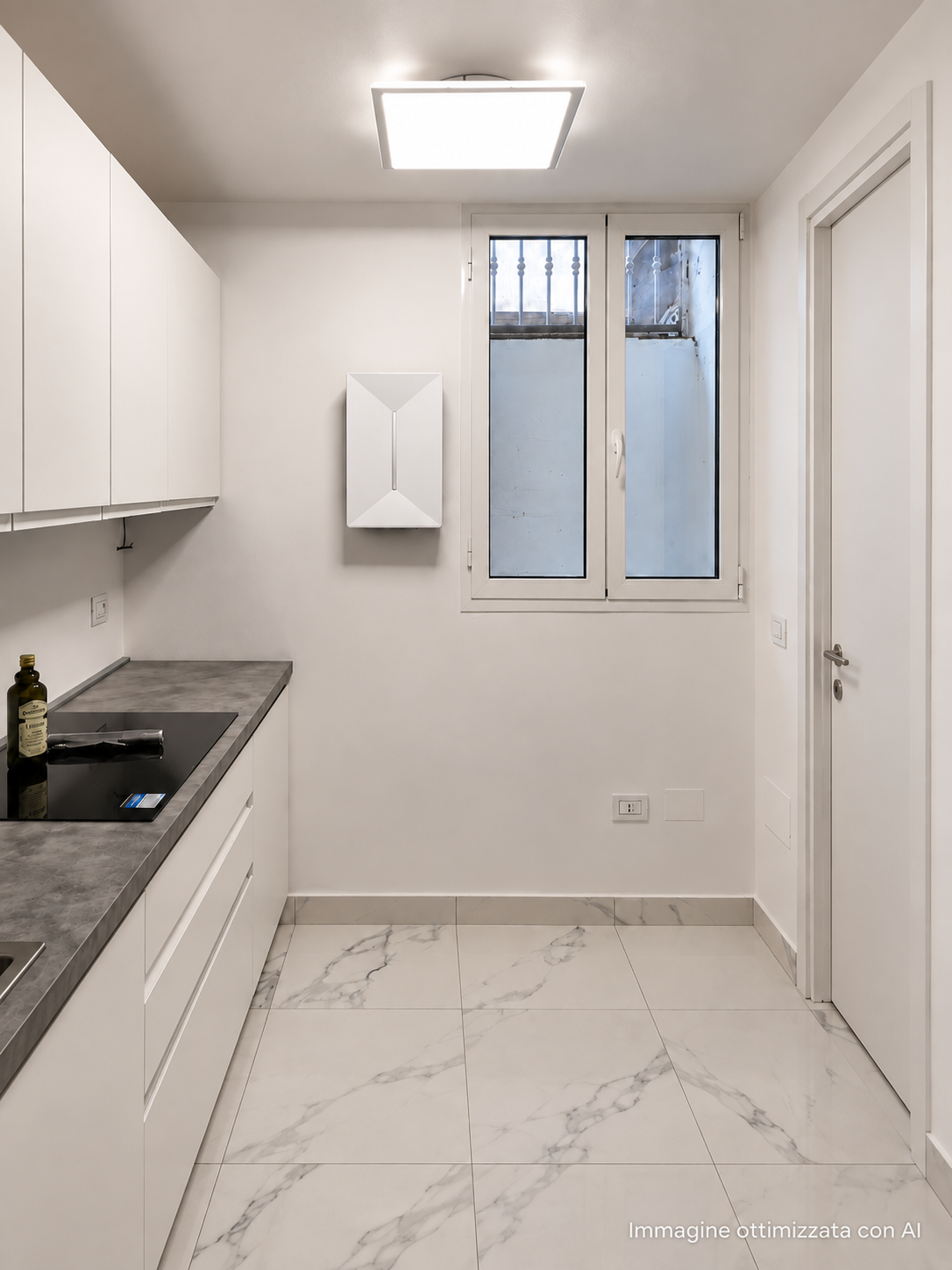

Dal locale umido a un nuovo spazio da vivere
Il progetto di Mariglianella ha permesso di recuperare una volumetria precedentemente penalizzata dalle problematiche di umidità e trasformarla in un vero e proprio ambiente abitabile multifunzione, organizzato con zona cucina, bagno e area con divano letto.
Nel bagno è stato inoltre installato a controsoffitto un estrattore Helty X-Tra+, completando la strategia di gestione del ricambio d’aria prevista per i diversi ambienti.
Il risultato mette in evidenza un aspetto importante degli interventi sui seminterrati: il recupero della vivibilità non dipende da una singola tecnologia, ma dalla capacità di intervenire in maniera coordinata sulle cause dell’umidità, sulle prestazioni dell’involucro e sulla gestione dell’aria indoor.
In questo contesto, la VMC decentralizzata Helty FlowPLUS con scambiatore sensibile completa il progetto assicurando un ricambio d’aria continuo, controllato ed energeticamente efficiente, contribuendo a preservare nel tempo le condizioni di comfort raggiunte attraverso il risanamento edilizio.
Scheda progetto
- Località: Mariglianella (NA)
- Tipologia: recupero di locale seminterrato privato
- Intervento: impermeabilizzazione, risanamento, isolamento termico e ventilazione meccanica
- Soluzione VMC: Helty FlowPLUS
- Configurazione: scambiatore di calore sensibile con scarico condensa
- Altra soluzione installata: estrattore Helty X-Tra+
- Partner tecnico: Edinto
